Кумулятивный эффект — это… Что такое Кумулятивный эффект?

У этого термина существуют и другие значения, см. Кумуляция.

Унитарный выстрел с кумулятивным снарядом в разрезе

Кумулятивный эффект, эффект Манро (англ. Munroe effect) — усиление действия взрыва путём его концентрации в заданном направлении, достигаемое применением заряда с выемкой, противоположной местонахождению детонатора и обращённой в сторону поражаемого объекта. Кумулятивная выемка, обычно конической формы, покрывается металлической облицовкой, толщина которой может варьироваться от долей миллиметра до нескольких миллиметров.

Кумулятивный эффект применяется в исследовательских целях (возможность достижения больших скоростей вещества — до 90 км/с), в горном деле, в военном деле (бронебойные снаряды).

Механизм действия кумулятивного заряда

Кумулятивная струя

Кумулятивный эффект

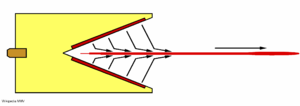

Схема образования кумулятивной струи

После взрыва капсюля-детонатора, находящегося на противоположной по отношению к выемке стороне заряда, возникает детонационная волна, которая перемещается вдоль оси заряда.

Волна, распространяясь к боковым образующим конуса облицовки, схлопывает её стенки друг навстречу другу, при этом в результате соударения стенок облицовки давление в её материале резко возрастает. Давление продуктов взрыва, достигающее порядка 1010Па (105 кгс/см²), значительно превосходит предел текучести металла, поэтому движение металлической облицовки под действием продуктов взрыва подобно течению жидкости, однако обусловлено не плавлением, а пластической деформацией.

Аналогично жидкости, металл облицовки формирует две зоны — большой по массе (порядка 70-90 %) медленно двигающийся «пест» и меньшую по массе (порядка 10-30 %) тонкую (порядка толщины облицовки) гиперзвуковую металлическую струю, перемещающуюся вдоль оси симметрии заряда, скорость которой зависит от скорости детонации взрывчатого вещества и геометрии воронки. При использовании воронок с малыми углами при вершине возможно получить крайне высокие скорости, но при этом возрастают требования к качеству изготовления облицовки, так как повышается вероятность преждевременного разрушения струи. В современных боеприпасах используются воронки со сложной геометрией (экспоненциальные, ступенчатые и др.) с углами в диапазоне 30-60 градусов; скорость кумулятивной струи при этом достигает 10 км/с.

Поскольку при встрече кумулятивной струи с бронёй развиваются очень высокие давления, на один-два порядка превосходящие предел прочности металлов, то струя взаимодействует с бронёй в соответствии с законами гидродинамики, то есть при соударении они ведут себя как идеальные жидкости. Прочность брони в её традиционном понимании в этом случае практически не играет роли, а на первое место выходят показатели плотности и толщины бронирования.[1]

Теоретическая пробивная способность кумулятивных снарядов пропорциональна длине кумулятивной струи и квадратному корню отношения плотности облицовки воронки к плотности брони. Практическая глубина проникновения кумулятивной струи в монолитную броню у существующих боеприпасов варьируется в диапазоне от 1,5 до 4 калибров.

При схлопывании конической оболочки скорости отдельных частей струи оказываются различными, и струя в полёте растягивается. Поэтому небольшое увеличение промежутка между зарядом и мишенью увеличивает глубину пробивания за счёт удлинения струи. Однако при значительных расстояниях между зарядом и мишенью непрерывность струи нарушается что снижает бронебойный эффект. Наибольший эффект достигается на так называемом «фокусном расстоянии»; для выдерживания этой дистанции используют различные типы наконечников соответствующей длины.

Использование заряда с кумулятивной выемкой без металлической облицовки снижает кумулятивный эффект, так как вместо металлической струи действует струя газообразных продуктов взрыва; однако при этом достигается значительно более сильное заброневое действие.

Ударное ядро

Для образования ударного ядра кумулятивная выемка имеет тупой угол при вершине или форму сферического сегмента переменной толщины (у краёв толще, чем в центре). Под влиянием ударной волны происходит не схлопывание конуса, а выворачивание его «наизнанку». Полученный снаряд диаметром в четверть и длиной в один калибр (первоначальный диаметр выемки) разгоняется до скорости 2,5 км/с. Бронебойное действие ядра ниже, чем у кумулятивной струи, но зато сохраняется на расстоянии до 1000 калибров. В отличие от кумулятивной струи, состоящей лишь из 15 % массы облицовки, ударное ядро образуется из 100 % её массы.

История

Разрушенный взрывом кумулятивного заряда бетонный купол в форте Эбен-Эмаль. В центре взрывной воронки виден пролом, образованный воздействием кумулятивной струи

В 1792 году горный инженер Франц фон Баадер (Franz von Baader) высказал предположение, что энергию взрыва можно сконцентрировать на небольшой площади, используя полый заряд. Однако в своих экспериментах фон Баадер использовал чёрный порох, который не может формировать необходимую детонационную волну. Впервые продемонстрировать эффект применения полого заряда удалось лишь с изобретением высокобризантных взрывчатых веществ. Это сделал в 1883 году изобретатель Макс фон Фёрстер (Max von Foerster).[2]

Повторно открыл кумулятивный эффект, исследовал и подробно описал его в своих работах американец Чарльз Манро (Charles Edward Munro) в 1888 году.

В Советском Союзе в 1925—1926 годах изучением зарядов взрывчатых веществ с выемкой занимался профессор М. Я. Сухаревский.

В 1938 году Франц Томанек (Franz Rudolf Thomanek) в Германии и Генри Мохоупт (Henry Hans Mohaupt) в США независимо друг от друга открыли эффект увеличения пробивной способности при применении металлической облицовки конуса.

Рентгено-импульсная съемка процесса, осуществленная в 1939 — начале 1940-х годов в лабораториях Германии, США и Великобритании, позволила существенно уточнить принципы действия кумулятивного заряда (традиционная фотосъёмка невозможна из-за вспышек пламени и большого количества дыма при детонации).

Кумулятивные боеприпасы впервые были применены в боевых условиях 10 мая 1940 г. при штурме форта Эбен-Эмаль (Бельгия). Тогда для подрыва укреплений диверсионным отрядом использовались переносные заряды в виде полусфер весом до 150 кг.

Одним из неприятных сюрпризов лета 1941 года для танкистов РККА стало применение войсками Германии кумулятивных снарядов и гранат.[3] На подбитых танках обнаруживались пробоины с оплавленными краями, поэтому снаряды получили название «бронепрожигающих». 23 мая 1942 года на Софринском полигоне были проведены испытания снаряда к 76-мм полковой пушке, разработанного НИИ-6 на основе трофейного немецкого снаряда. По результатам испытаний 27 мая 1942 года первый советский кумулятивный снаряд БП-353А принят на вооружение.[4]

В 1949 году Михаил Алексеевич Лаврентьев становится лауреатом Сталинской премии за создание теории кумулятивных струй.

В 1950-е годы был достигнут огромный прогресс в понимании принципов формирования кумулятивной струи. Предложены методы усовершенствования кумулятивных зарядов пассивными вкладышами (линзами), определены оптимальные формы кумулятивных воронок, применена ступенчатая облицовка конуса для компенсации вращения снаряда, разработаны специальные составы взрывчатых веществ. Многие из обнаруженных в те далекие годы явлений изучаются и до настоящего времени.

Кумулятивные боеприпасы

Несмотря на относительно слабое заброневое действие, кумулятивная граната при попадании в башню, как правило, убивает одного или более членов экипажа бронемашины, может вывести из строя вооружение, подорвать боекомплект. Попадание в моторное отделение делало машину неподвижной мишенью, а если на пути кумулятивной струи встречались топливопроводы, происходило воспламенение.

Тяжёлые ПТУР (типа 9М120 «Атака», «Хеллфайр») при попадании в бронированные машины лёгкого класса с противопульной защитой своим синергетическим действием могут уничтожить не только экипаж, но и частично или полностью разрушить машины. С другой стороны, воздействие большинства носимых ПТС на ББМ (при отсутствии детонации боеприпасов ББМ) не столь критично — здесь наблюдается обычный эффект заброневого действия кумулятивной струи, а поражения экипажа избыточным давлением не происходит.

См. также Кумулятивно-осколочный снаряд

Интересные факты

  • Первоначально кумулятивные снаряды назывались бронепрожигающими, так как считалось — исходя из формы пробитой воронки — что они именно прожигают броню. В реальности же при подрыве заряда металл облицовки даже не достигает температуры плавления, находясь в промежутке 200—600 °C.
  • Распространено мнение, что при попадании кумулятивной струи в танк или иную броневую цель находящиеся внутри погибают от баротравмы при резком повышении давления в замкнутом объеме после пробития брони, и это одна из причин, почему десант БМП предпочитает ездить снаружи, на верхнем листе, а не внутри машины, а также поэтому некоторые танкисты предпочитают езду с открытыми люками, для сброса давления. В реальности же всё наоборот: расширяющиеся газы сдетонировавшего кумулятивного заряда не могут проникнуть за пробитую броню в образовавшееся небольшое отверстие, а вот открытые люки приводят к «затеканию» ударной волны и поражению экипажа[5].

См. также

Примечания

Литература

  • Андреев С. Г., Бабкин А. В., Баум Ф. А. и др. Глава 17. Кумуляция // Физика взрыва / Под редакцией Л. П. Орленко. — издание 3-е, переработанное и дополненное. — М.: Физматлит, 2004. — Т. 2. — С. 193-350. — 656 с. — ISBN 5-9221-0220-6

Ссылки

аккумулятивный — Викисловарь

Морфологические и синтаксические свойства[править]

падеж ед. ч. мн. ч.
муж. р. ср. р. жен. р.
Им. аккумуляти́вный аккумуляти́вное аккумуляти́вная аккумуляти́вные
Рд. аккумуляти́вного аккумуляти́вного аккумуляти́вной аккумуляти́вных
Дт. аккумуляти́вному аккумуляти́вному аккумуляти́вной аккумуляти́вным
Вн.    одуш. аккумуляти́вного аккумуляти́вное аккумуляти́вную аккумуляти́вных
неод. аккумуляти́вный аккумуляти́вные
Тв. аккумуляти́вным аккумуляти́вным аккумуляти́вной аккумуляти́вною аккумуляти́вными
Пр. аккумуляти́вном аккумуляти́вном аккумуляти́вной аккумуляти́вных
Кратк. форма аккумулятивен аккумуляти́вно аккумуляти́вна аккумуляти́вны

ак-ку-му-ля-ти́в-ный

Прилагательное, тип склонения по классификации А. Зализняка — 1*a.

Корень: -аккумул-; суффиксы: -ят-ивн; окончание: -ый [Тихонов, 1996].

Произношение[править]

  • МФА: [ɐkʊmʊlʲɪˈtʲivnɨɪ̯]

Семантические свойства[править]

Значение[править]
  1. спец. созданный, образующийся вследствие накопления, аккумуляции ◆ Гумусово-аккумулятивный слой почвы.
  2. спец. накопительный ◆ Аккумулятивный эффект ― накопление опыта у компании и конкретного сотрудника — имеет не только позитивную, но и негативную сторону. «Не накапливайте раздражения» (2003) // «Промышленное обозрение»», 23 сентября 2003 г. (цитата из Национального корпуса русского языка, см. Список литературы)
Синонимы[править]
  1. накапливающий
  2. накопительный
Антонимы[править]
Гиперонимы[править]
Гипонимы[править]

Родственные слова[править]

Этимология[править]

Происходит от сущ. аккумуляция, далее от лат. accumulatio «накопление», от гл. accumulare «нагромождать, накоплять», далее из ad «к, на», далее из праиндоевр. *ad- «к, у; около» + cumulare «складывать; заполнять; завершать», далее из cumulus «куча; груда; верх», далее из праиндоевр. *keue- «набухать, пухнуть».

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Список переводов

Библиография[править]

Кумулятивный эффект — Википедия

У этого термина существуют и другие значения, см. Кумуляция.

Унитарный выстрел с кумулятивным снарядом в разрезе

Кумулятивный эффект

Схема образования кумулятивной струи

Кумулятивный эффект, эффект Манро (англ. Munroe effect) — усиление действия взрыва путём его концентрации в заданном направлении, достигаемое применением заряда с выемкой, противоположной местонахождению детонатора и обращённой в сторону поражаемого объекта. Кумулятивная выемка обычно конической формы, покрывается металлической облицовкой, толщина которой может варьироваться от долей миллиметра до нескольких миллиметров.

Кумулятивный эффект применяется в исследовательских целях (возможность достижения больших скоростей вещества — до 90 км/с), в горном деле, в военном деле (бронебойные снаряды).

Механизм действия кумулятивного заряда

Кумулятивная струя

После взрыва капсюля-детонатора, находящегося на противоположной по отношению к выемке стороне заряда, возникает детонационная волна, которая перемещается вдоль оси заряда.

Волна, распространяясь к боковым образующим конуса облицовки, схлопывает её стенки друг навстречу другу, при этом в результате соударения стенок облицовки давление в её материале резко возрастает. Давление продуктов взрыва, достигающее порядка 1010Па (105 кгс/см²), значительно превосходит предел текучести металла, поэтому движение металлической облицовки под действием продуктов взрыва подобно течению жидкости, однако обусловлено не плавлением, а пластической деформацией.

Аналогично жидкости, металл облицовки формирует две зоны: большой по массе (порядка 70—90 %) медленно двигающийся «пест» и меньшую по массе (порядка 10—30 %) тонкую (порядка толщины облицовки) гиперзвуковую металлическую струю, перемещающуюся вдоль оси симметрии заряда, скорость которой зависит от скорости детонации взрывчатого вещества и геометрии воронки[1]. При использовании воронок с малыми углами при вершине возможно получить крайне высокие скорости, но при этом возрастают требования к качеству изготовления облицовки, так как повышается вероятность преждевременного разрушения струи. В современных боеприпасах используются воронки со сложной геометрией (экспоненциальные, ступенчатые и др.) с углами в диапазоне от 30 до 60°; скорость кумулятивной струи при этом достигает 10 км/с.

40 mm HEDP inner liner press tooling.jpg 40 mm HEDP One-Piece Liner.jpg M430A1 HEDP cutaway.png
Процесс запрессовки медной облицовочной юбки, она же в виде готового изделия и внутри снаряженного боеприпаса в разрезе

Marilyn Monroe photo pose Seven Year Itch.jpgMagnify-clip.pngМеталлическая облицовочная юбка Манро схлопывается в диаметре как юбка платья Мэрилин Монро после порыва ветра из вентиляционного люка

Поскольку при встрече кумулятивной струи с бронёй развиваются очень высокие давления, на один-два порядка превосходящие предел прочности металлов, то струя взаимодействует с бронёй в соответствии с законами гидродинамики, то есть при соударении они ведут себя как идеальные жидкости. Прочность брони в её традиционном понимании в этом случае практически не играет роли, а на первое место выходят показатели плотности и толщины бронирования.[2]

Теоретическая пробивная способность кумулятивных снарядов пропорциональна длине кумулятивной струи и квадратному корню отношения плотности облицовки воронки к плотности брони. Практическая глубина проникновения кумулятивной струи в монолитную броню у существующих боеприпасов варьируется в диапазоне от 1,5 до 4 калибров.

При схлопывании конической оболочки скорости отдельных частей струи оказываются различными, и струя в полёте растягивается. Поэтому небольшое увеличение промежутка между зарядом и мишенью увеличивает глубину пробивания за счёт удлинения струи. Однако при значительных расстояниях между зарядом и мишенью непрерывность струи нарушается, что снижает бронебойный эффект. Наибольший эффект достигается на так называемом «фокусном расстоянии», на котором струя максимально растянута, но ещё не разорвана на отдельные фрагменты. Для выдерживания этой дистанции используют различные типы наконечников соответствующей длины.

При перемещении в твёрдой среде градиентно разорванная кумулятивная струя самоцентрируется, а диаметр трека по мере удаления от точки фокуса уменьшается. При движении разорванной на фрагменты кумулятивной струи в жидкостях и газах каждый фрагмент перемещается по собственной траектории, а диаметр трека по мере удаления от точки фокуса увеличивается. Этим объясняется резкое снижение пробивной способности высокоградиентных кумулятивных струй при использовании противокумулятивных экранов.

Использование заряда с кумулятивной выемкой без металлической облицовки снижает кумулятивный эффект, так как вместо металлической струи действует струя газообразных продуктов взрыва; однако при этом достигается значительно более сильное заброневое действие.

Ударное ядро

Ударное ядро — компактная металлическая форма, напоминающая пест, образующаяся в результате сжатия металлической облицовки кумулятивного заряда продуктами его детонации.

Для образования ударного ядра кумулятивная выемка имеет тупой угол при вершине или форму сферического сегмента переменной толщины (у краёв толще, чем в центре). Под влиянием ударной волны происходит не схлопывание конуса, а выворачивание его «наизнанку». Полученный снаряд диаметром в четверть и длиной в один калибр (первоначальный диаметр выемки) разгоняется до скорости 2,5 км/с. Бронебойное действие ядра ниже, чем у кумулятивной струи, но зато сохраняется на расстоянии до 1000 калибров. В отличие от кумулятивной струи, состоящей лишь из 15 % массы облицовки, ударное ядро образуется из 100 % её массы.

История

Пробитый взрывом кумулятивного заряда наблюдательный купол в форте Эбен-Эмаль. В центре снимка виден пролом, образованный воздействием кумулятивной струи.

В 1792 году горный инженер Франц фон Баадер высказал предположение, что энергию взрыва можно сконцентрировать на небольшой площади, используя полый заряд. Однако в своих экспериментах фон Баадер использовал чёрный порох, который не может формировать необходимую детонационную волну. Впервые продемонстрировать эффект применения полого заряда удалось лишь с изобретением высокобризантных взрывчатых веществ. Это сделал в 1883 году изобретатель Макс фон Фёрстер (Max von Foerster)[3].

Повторно открыл кумулятивный эффект, исследовал и подробно описал его в своих работах американец Чарльз Манро (Charles Edward Munro) в 1888 году.

В Советском Союзе в 1925—1926 годах изучением зарядов взрывчатых веществ с выемкой занимался профессор М. Я. Сухаревский[4].

В 1938 году Франц Томанэк (Franz Rudolf Thomanek) в Германии и Генри Мохоупт (Henry Hans Mohaupt) в Швейцарии независимо друг от друга открыли эффект увеличения пробивной способности при применении металлической облицовки конуса.

Рентгено-импульсная съемка процесса, осуществленная в 1939 — начале 1940-х годов в лабораториях Германии, США и Великобритании, позволила существенно уточнить принципы действия кумулятивного заряда (традиционная фотосъёмка невозможна из-за вспышек пламени и большого количества дыма при детонации).

Кумулятивные боеприпасы впервые были применены в боевых условиях 10 мая 1940 г. при штурме форта Эбен-Эмаль (Бельгия). Тогда для подрыва укреплений диверсионным отрядом использовались переносные заряды в виде полусфер весом 12,5 и 50 кг[5].

Одним из неприятных сюрпризов лета 1941 года для танкистов РККА стало применение войсками Германии кумулятивных снарядов и гранат.[6] На подбитых танках обнаруживались пробоины с оплавленными краями, поэтому снаряды получили название «бронепрожигающих». 23 мая 1942 года на Софринском полигоне были проведены испытания снаряда к 76-мм полковой пушке, разработанного НИИ-6 на основе трофейного немецкого снаряда. По результатам испытаний 27 мая 1942 года первый советский кумулятивный снаряд БП-353А принят на вооружение.[7]

В 1949 году Михаил Алексеевич Лаврентьев становится лауреатом Сталинской премии за создание теории кумулятивных струй.

В 1950-е годы был достигнут огромный прогресс в понимании принципов формирования кумулятивной струи. Предложены методы усовершенствования кумулятивных зарядов пассивными вкладышами (линзами), определены оптимальные формы кумулятивных воронок, применена ступенчатая облицовка конуса для компенсации вращения снаряда, разработаны специальные составы взрывчатых веществ.
Многие из обнаруженных в те далекие годы явлений изучаются и до настоящего времени.

Кумулятивные боеприпасы и их поражающие факторы

H 50 (Hohlladung 50 kg) — один из первых серийных кумулятивных зарядов. Применялся для разрушения оборонительных укреплений во время Второй мировой войны.

Несмотря на относительно слабое заброневое действие, кумулятивная граната при попадании в башню, как правило, убивает одного или более членов экипажа бронемашины, может вывести из строя вооружение, подорвать боекомплект. Попадание в моторное отделение делало машину неподвижной мишенью, а если на пути кумулятивной струи встречались топливопроводы, происходило воспламенение.

Виктор Мураховский отмечает, что широко распространен миф об том, что кумулятивные заряды поражают избыточным давлением и температурой, но это не соответствует действительности. Поражение защищённой цели достигается действием короткой кумулятивной струи небольшого диаметра, создающей давление в несколько тонн на квадратный сантиметр (что превышает предел текучести металлов) и пробивающей небольшое отверстие около 80 мм в броне. Весь наблюдаемый визуально взрыв кумулятивного заряда происходит до брони и избыточное давление и температура не могут проникнуть через небольшое отверстие и не являются основными поражающими факторами. Устанавливаемые внутри танков датчики давления и температуры не фиксируют существенного фугасного или термического воздействия после пробивания брони кумулятивной струей.[8] Основной поражающий фактор кумулятивного заряда — это отрываемые осколки и капли брони. При попадании на боекомплект танка осколков и капель от пробитой брони возможно его воспламенение и детонация с разрушением бронемашины. Если кумулятивная струя и  капли   брони не поражают людей и пожаро-/взрывоопасное оборудование танка, то в целом прямое попадание даже мощного кумулятивного заряда может не вывести из строя танк.[8]

Тяжёлые ПТУР (типа 9М120 «Атака», «Хеллфайр») при попадании в бронированные машины лёгкого класса с противопульной защитой своим синергетическим действием могут уничтожить не только экипаж, но и частично или полностью разрушить машины. С другой стороны, воздействие большинства носимых ПТС на ББМ (при отсутствии детонации боеприпасов ББМ) не столь критично — здесь наблюдается обычный эффект заброневого действия кумулятивной струи, а поражения экипажа избыточным давлением не происходит.

См. также Кумулятивно-осколочный снаряд

Интересные факты

  • Первоначально кумулятивные снаряды назывались бронепрожигающими, так как считалось (исходя из формы пробитой воронки), что они именно прожигают броню. В реальности же при подрыве заряда температура облицовки достигает всего лишь 200—600 °C, что значительно ниже температуры её плавления.
  • Распространено мнение, что при попадании кумулятивной струи в танк или иную броневую цель находящиеся внутри погибают от баротравмы при резком повышении давления в замкнутом объеме после пробития брони, и это одна из причин, почему десант БМП предпочитает ездить снаружи, на верхнем листе, а не внутри машины, а также поэтому некоторые танкисты предпочитают езду с открытыми люками, для сброса давления. В реальности же всё наоборот: расширяющиеся газы сдетонировавшего кумулятивного заряда не могут проникнуть за пробитую броню в образовавшееся небольшое отверстие, а вот открытые люки приводят к «затеканию» ударной волны и поражению экипажа[9].

См. также

Примечания

  1. Слободецкий И. Ш., Асламазов И. Г. Задачи по физике. — М.: Наука. Главная редакция физико-математической литературы, 1980. — С. 55—59. — 176 с. — (Библиотечка «Квант»). — 150 000 экз. — ISBN нет, УДК С48 530.1, ББК 22.3 53.
  2. Виктор Мураховский, полковник запаса. Ещё один кумулятивный миф. Проверено 9 сентября 2011. Архивировано 3 июня 2012 года.
  3. Walters W. P., Zukas J. A. Fundamentals of Shaped Charges. — John Wiley & Sons Inc., 1989. — ISBN 0-471-62172-2.
  4. Hubert Schardin. Über die Entwicklung der Hohlladung, in: Wehrtechnische Hefte. — 1954.
  5. James E Mrazek. The fall of Eben Emael: prelude to Dunkerque. — Luce, 1971.
  6. ↑ German GG/P 40 H.E.A.T. Rifle Grenade — Inert-Ord.net (англ.). Проверено 5 декабря 2009. Архивировано 16 февраля 2012 года.
  7. Драбкин А. Я дрался с Панцерваффе. «Двойной оклад — тройная смерть!». — М.: Яуза, Эксмо, 2007. — (Война и мы). — 10 000 экз. — ISBN 978-5-699-20524-0.
  8. 1 2 Кумулятивный эффект и ударное ядро. — kumul-effekt-2.html, archive.is (13 мая 2015). Проверено 7 ноября 2016.
  9. ↑ ЕЩЁ ОДИН КУМУЛЯТИВНЫЙ МИФ. Военно-патриотический сайт «Отвага». Проверено 29 февраля 2016.

Литература

  • Андреев С. Г., Бабкин А. В., Баум Ф. А. и др. Глава 17. Кумуляция // Физика взрыва / Под редакцией Л. П. Орленко. — издание 3-е, переработанное и дополненное. — М.: Физматлит, 2004. — Т. 2. — С. 193-350. — 656 с. — ISBN 5-9221-0220-6.
  • Лаврентьев М.А., Шабат Б.В. Глава VII. Струи. § 29. Кумулятивные струи // Проблемы гидродинамики и их математические модели. — М.: Наука, 1973. — С. 257-269. — 416 с.
  • Баланкин А. С., Любомудров А. А., Севрюков И. Т. Кинетическая теория кумулятивного бронепробивания. — М.: Изд-во Министерства обороны СССР. — 271 с.

Ссылки

Кумулятивный эффект — Википедия. Что такое Кумулятивный эффект

Унитарный выстрел с кумулятивным снарядом в разрезе

Кумулятивный эффект

Схема образования кумулятивной струи

Кумулятивный эффект, эффект Манро (англ. Munroe effect) — усиление действия взрыва путём его концентрации в заданном направлении, достигаемое применением заряда с выемкой, противоположной местонахождению детонатора и обращённой в сторону поражаемого объекта. Кумулятивная выемка обычно конической формы, покрывается металлической облицовкой, толщина которой может варьироваться от долей миллиметра до нескольких миллиметров.

Кумулятивный эффект применяется в исследовательских целях (возможность достижения больших скоростей вещества — до 90 км/с), в горном деле, в военном деле (бронебойные снаряды).

Механизм действия кумулятивного заряда

Кумулятивная струя

После взрыва капсюля-детонатора, находящегося на противоположной по отношению к выемке стороне заряда, возникает детонационная волна, которая перемещается вдоль оси заряда.

Волна, распространяясь к боковым образующим конуса облицовки, схлопывает её стенки друг навстречу другу, при этом в результате соударения стенок облицовки давление в её материале резко возрастает. Давление продуктов взрыва, достигающее порядка 1010Па (105 кгс/см²), значительно превосходит предел текучести металла, поэтому движение металлической облицовки под действием продуктов взрыва подобно течению жидкости, однако обусловлено не плавлением, а пластической деформацией.

Аналогично жидкости, металл облицовки формирует две зоны: большой по массе (порядка 70—90 %) медленно двигающийся «пест» и меньшую по массе (порядка 10—30 %) тонкую (порядка толщины облицовки) гиперзвуковую металлическую струю, перемещающуюся вдоль оси симметрии заряда, скорость которой зависит от скорости детонации взрывчатого вещества и геометрии воронки[1]. При использовании воронок с малыми углами при вершине возможно получить крайне высокие скорости, но при этом возрастают требования к качеству изготовления облицовки, так как повышается вероятность преждевременного разрушения струи. В современных боеприпасах используются воронки со сложной геометрией (экспоненциальные, ступенчатые и др.) с углами в диапазоне от 30 до 60°; скорость кумулятивной струи при этом достигает 10 км/с.

40 mm HEDP inner liner press tooling.jpg 40 mm HEDP One-Piece Liner.jpg M430A1 HEDP cutaway.png
Процесс запрессовки медной облицовочной юбки, она же в виде готового изделия и внутри снаряженного боеприпаса в разрезе

Marilyn Monroe photo pose Seven Year Itch.jpgMagnify-clip.pngМеталлическая облицовочная юбка Манро схлопывается в диаметре как юбка платья Мэрилин Монро после порыва ветра из вентиляционного люка

Поскольку при встрече кумулятивной струи с бронёй развиваются очень высокие давления, на один-два порядка превосходящие предел прочности металлов, то струя взаимодействует с бронёй в соответствии с законами гидродинамики, то есть при соударении они ведут себя как идеальные жидкости. Прочность брони в её традиционном понимании в этом случае практически не играет роли, а на первое место выходят показатели плотности и толщины бронирования.[2]

Теоретическая пробивная способность кумулятивных снарядов пропорциональна длине кумулятивной струи и квадратному корню отношения плотности облицовки воронки к плотности брони. Практическая глубина проникновения кумулятивной струи в монолитную броню у существующих боеприпасов варьируется в диапазоне от 1,5 до 4 калибров.

При схлопывании конической оболочки скорости отдельных частей струи оказываются различными, и струя в полёте растягивается. Поэтому небольшое увеличение промежутка между зарядом и мишенью увеличивает глубину пробивания за счёт удлинения струи. Однако при значительных расстояниях между зарядом и мишенью непрерывность струи нарушается, что снижает бронебойный эффект. Наибольший эффект достигается на так называемом «фокусном расстоянии», на котором струя максимально растянута, но ещё не разорвана на отдельные фрагменты. Для выдерживания этой дистанции используют различные типы наконечников соответствующей длины.

При перемещении в твёрдой среде градиентно разорванная кумулятивная струя самоцентрируется, а диаметр трека по мере удаления от точки фокуса уменьшается. При движении разорванной на фрагменты кумулятивной струи в жидкостях и газах каждый фрагмент перемещается по собственной траектории, а диаметр трека по мере удаления от точки фокуса увеличивается. Этим объясняется резкое снижение пробивной способности высокоградиентных кумулятивных струй при использовании противокумулятивных экранов.

Использование заряда с кумулятивной выемкой без металлической облицовки снижает кумулятивный эффект, так как вместо металлической струи действует струя газообразных продуктов взрыва; однако при этом достигается значительно более сильное заброневое действие.

Ударное ядро

Ударное ядро — компактная металлическая форма, напоминающая пест, образующаяся в результате сжатия металлической облицовки кумулятивного заряда продуктами его детонации.

Для образования ударного ядра кумулятивная выемка имеет тупой угол при вершине или форму сферического сегмента переменной толщины (у краёв толще, чем в центре). Под влиянием ударной волны происходит не схлопывание конуса, а выворачивание его «наизнанку». Полученный снаряд диаметром в четверть и длиной в один калибр (первоначальный диаметр выемки) разгоняется до скорости 2,5 км/с. Бронебойное действие ядра ниже, чем у кумулятивной струи, но зато сохраняется на расстоянии до 1000 калибров. В отличие от кумулятивной струи, состоящей лишь из 15 % массы облицовки, ударное ядро образуется из 100 % её массы.

История

Пробитый взрывом кумулятивного заряда наблюдательный купол в форте Эбен-Эмаль. В центре снимка виден пролом, образованный воздействием кумулятивной струи.

В 1792 году горный инженер Франц фон Баадер высказал предположение, что энергию взрыва можно сконцентрировать на небольшой площади, используя полый заряд. Однако в своих экспериментах фон Баадер использовал чёрный порох, который не может формировать необходимую детонационную волну. Впервые продемонстрировать эффект применения полого заряда удалось лишь с изобретением высокобризантных взрывчатых веществ. Это сделал в 1883 году изобретатель Макс фон Фёрстер (Max von Foerster)[3].

Повторно открыл кумулятивный эффект, исследовал и подробно описал его в своих работах американец Чарльз Манро (Charles Edward Munro) в 1888 году.

В Советском Союзе в 1925—1926 годах изучением зарядов взрывчатых веществ с выемкой занимался профессор М. Я. Сухаревский[4].

В 1938 году Франц Томанэк (Franz Rudolf Thomanek) в Германии и Генри Мохоупт (Henry Hans Mohaupt) в Швейцарии независимо друг от друга открыли эффект увеличения пробивной способности при применении металлической облицовки конуса.

Рентгено-импульсная съемка процесса, осуществленная в 1939 — начале 1940-х годов в лабораториях Германии, США и Великобритании, позволила существенно уточнить принципы действия кумулятивного заряда (традиционная фотосъёмка невозможна из-за вспышек пламени и большого количества дыма при детонации).

Кумулятивные боеприпасы впервые были применены в боевых условиях 10 мая 1940 г. при штурме форта Эбен-Эмаль (Бельгия). Тогда для подрыва укреплений диверсионным отрядом использовались переносные заряды в виде полусфер весом 12,5 и 50 кг[5].

Одним из неприятных сюрпризов лета 1941 года для танкистов РККА стало применение войсками Германии кумулятивных снарядов и гранат.[6] На подбитых танках обнаруживались пробоины с оплавленными краями, поэтому снаряды получили название «бронепрожигающих». 23 мая 1942 года на Софринском полигоне были проведены испытания снаряда к 76-мм полковой пушке, разработанного НИИ-6 на основе трофейного немецкого снаряда. По результатам испытаний 27 мая 1942 года первый советский кумулятивный снаряд БП-353А принят на вооружение.[7]

В 1949 году Михаил Алексеевич Лаврентьев становится лауреатом Сталинской премии за создание теории кумулятивных струй.

В 1950-е годы был достигнут огромный прогресс в понимании принципов формирования кумулятивной струи. Предложены методы усовершенствования кумулятивных зарядов пассивными вкладышами (линзами), определены оптимальные формы кумулятивных воронок, применена ступенчатая облицовка конуса для компенсации вращения снаряда, разработаны специальные составы взрывчатых веществ.
Многие из обнаруженных в те далекие годы явлений изучаются и до настоящего времени.

Кумулятивные боеприпасы и их поражающие факторы

H 50 (Hohlladung 50 kg) — один из первых серийных кумулятивных зарядов. Применялся для разрушения оборонительных укреплений во время Второй мировой войны.

Несмотря на относительно слабое заброневое действие, кумулятивная граната при попадании в башню, как правило, убивает одного или более членов экипажа бронемашины, может вывести из строя вооружение, подорвать боекомплект. Попадание в моторное отделение делало машину неподвижной мишенью, а если на пути кумулятивной струи встречались топливопроводы, происходило воспламенение.

Виктор Мураховский отмечает, что широко распространен миф об том, что кумулятивные заряды поражают избыточным давлением и температурой, но это не соответствует действительности. Поражение защищённой цели достигается действием короткой кумулятивной струи небольшого диаметра, создающей давление в несколько тонн на квадратный сантиметр (что превышает предел текучести металлов) и пробивающей небольшое отверстие около 80 мм в броне. Весь наблюдаемый визуально взрыв кумулятивного заряда происходит до брони и избыточное давление и температура не могут проникнуть через небольшое отверстие и не являются основными поражающими факторами. Устанавливаемые внутри танков датчики давления и температуры не фиксируют существенного фугасного или термического воздействия после пробивания брони кумулятивной струей.[8] Основной поражающий фактор кумулятивного заряда — это отрываемые осколки и капли брони. При попадании на боекомплект танка осколков и капель от пробитой брони возможно его воспламенение и детонация с разрушением бронемашины. Если кумулятивная струя и  капли   брони не поражают людей и пожаро-/взрывоопасное оборудование танка, то в целом прямое попадание даже мощного кумулятивного заряда может не вывести из строя танк.[8]

Тяжёлые ПТУР (типа 9М120 «Атака», «Хеллфайр») при попадании в бронированные машины лёгкого класса с противопульной защитой своим синергетическим действием могут уничтожить не только экипаж, но и частично или полностью разрушить машины. С другой стороны, воздействие большинства носимых ПТС на ББМ (при отсутствии детонации боеприпасов ББМ) не столь критично — здесь наблюдается обычный эффект заброневого действия кумулятивной струи, а поражения экипажа избыточным давлением не происходит.

См. также Кумулятивно-осколочный снаряд

Интересные факты

  • Первоначально кумулятивные снаряды назывались бронепрожигающими, так как считалось (исходя из формы пробитой воронки), что они именно прожигают броню. В реальности же при подрыве заряда температура облицовки достигает всего лишь 200—600 °C, что значительно ниже температуры её плавления.
  • Распространено мнение, что при попадании кумулятивной струи в танк или иную броневую цель находящиеся внутри погибают от баротравмы при резком повышении давления в замкнутом объеме после пробития брони, и это одна из причин, почему десант БМП предпочитает ездить снаружи, на верхнем листе, а не внутри машины, а также поэтому некоторые танкисты предпочитают езду с открытыми люками, для сброса давления. В реальности же всё наоборот: расширяющиеся газы сдетонировавшего кумулятивного заряда не могут проникнуть за пробитую броню в образовавшееся небольшое отверстие, а вот открытые люки приводят к «затеканию» ударной волны и поражению экипажа[9].

См. также

Примечания

  1. Слободецкий И. Ш., Асламазов И. Г. Задачи по физике. — М.: Наука. Главная редакция физико-математической литературы, 1980. — С. 55—59. — 176 с. — (Библиотечка «Квант»). — 150 000 экз. — ISBN нет, УДК С48 530.1, ББК 22.3 53.
  2. Виктор Мураховский, полковник запаса. Ещё один кумулятивный миф. Проверено 9 сентября 2011. Архивировано 3 июня 2012 года.
  3. Walters W. P., Zukas J. A. Fundamentals of Shaped Charges. — John Wiley & Sons Inc., 1989. — ISBN 0-471-62172-2.
  4. Hubert Schardin. Über die Entwicklung der Hohlladung, in: Wehrtechnische Hefte. — 1954.
  5. James E Mrazek. The fall of Eben Emael: prelude to Dunkerque. — Luce, 1971.
  6. ↑ German GG/P 40 H.E.A.T. Rifle Grenade — Inert-Ord.net (англ.). Проверено 5 декабря 2009. Архивировано 16 февраля 2012 года.
  7. Драбкин А. Я дрался с Панцерваффе. «Двойной оклад — тройная смерть!». — М.: Яуза, Эксмо, 2007. — (Война и мы). — 10 000 экз. — ISBN 978-5-699-20524-0.
  8. 1 2 Кумулятивный эффект и ударное ядро. — kumul-effekt-2.html, archive.is (13 мая 2015). Проверено 7 ноября 2016.
  9. ↑ ЕЩЁ ОДИН КУМУЛЯТИВНЫЙ МИФ. Военно-патриотический сайт «Отвага». Проверено 29 февраля 2016.

Литература

  • Андреев С. Г., Бабкин А. В., Баум Ф. А. и др. Глава 17. Кумуляция // Физика взрыва / Под редакцией Л. П. Орленко. — издание 3-е, переработанное и дополненное. — М.: Физматлит, 2004. — Т. 2. — С. 193-350. — 656 с. — ISBN 5-9221-0220-6.
  • Лаврентьев М.А., Шабат Б.В. Глава VII. Струи. § 29. Кумулятивные струи // Проблемы гидродинамики и их математические модели. — М.: Наука, 1973. — С. 257-269. — 416 с.
  • Баланкин А. С., Любомудров А. А., Севрюков И. Т. Кинетическая теория кумулятивного бронепробивания. — М.: Изд-во Министерства обороны СССР. — 271 с.

Ссылки

Кумулятивный эффект • Андрей Алубаев • Научная картинка дня на «Элементах» • Физика

Кумулятивный эффектКумулятивный эффект

На картинке — наглядная иллюстрация кумулятивного эффекта, или эффекта Манро: падающая в воду капля пробивает углубление в поверхности, которое затем «схлопывается», выбрасывая вверх струйку воды. Когда дети играют и бьют по воде ладонью, чтобы обрызгать друг друга, они тоже создают кумулятивные струи.

Термин «кумуляция» происходит от латинского cumulatio — «скопление» или cumulo — «накапливаю» и означает увеличение или усиление какого-либо эффекта за счет сложения или накопления однородных с ним эффектов. В физике этот термин характеризует кратковременные процессы (как правило, это взрывы) и подразумевает усиление их в определенном месте или в направлении действия.

Представьте себе заряд взрывчатого вещества, находящийся в однородной, плотной среде — допустим, в жидкости. В какой-то момент происходит его взрыв, то есть чрезвычайно быстрое выделение запасенной веществом энергии. Продукты взрыва имеют очень высокую температуру, большую плотность и находятся под огромным давлением, они резко сжимают окружающую среду, создавая скачок уплотнения. Этот скачок распространяется по среде со сверхзвуковой скоростью, образуя так называемую «взрывную волну». Если заряд взорвался в небольшой области (точечный взрыв), то волна имеет сферическую форму. Частицы, которым она передает энергию, приобретают скорости, направленные от центра взрыва, и модули этих скоростей для равноудаленных частиц одинаковы. Следовательно, и плотность кинетической энергии во всех направлениях от центра одинакова.

Теперь представьте, что тем или иным способом нам удалось перераспределить энергию взрыва в пространстве, сделав так, чтобы плотность кинетической энергии в одном направлении была значительно больше, чем в остальных. Таким образом, скорость частиц в этом направлении возрастет, и возникнет струя. Именно этот эффект концентрации энергии в одном направлении и называется кумулятивным, а возникающая при этом струя — кумулятивной струей. Конечно, кумулятивные струи могут возникать не только при взрывах. Важно создать такие условия, когда плотность кинетической энергии движущейся среды быстро возрастает в небольшом объеме. И если этот объем не сферически-симметричен, то возникнет струя.

Схема кумулятивного эффекта

Исследователи взрывчатых веществ выяснили, что если в снаряде сделать полое углубление, то разрушительную энергию можно сконцентрировать на небольшом участке. В 1792 году горный инженер Франц фон Баадер провел подобные эксперименты с использованием дымного пороха, однако по-настоящему успешными эти эксперименты стали с появлением высокобризантных веществ. Уже в XIX веке кумулятивный эффект повторно исследовал и подробно описал в своих работах американец Чарльз Манро (Charles Edward Munro). В 1938 году Франц Томанэк (Franz Rudolf Thomanek) в Германии и Генри Мохоупт (Henry Mohaupt) в Швейцарии независимо друг от друга открыли эффект увеличения пробивной способности снаряда, в котором сделано конусное углубление, облицованное металлической воронкой. Эти перспективные разработки не замедлили получить применение у военных — в минно-взрывном деле и в артиллерии. Кумулятивные боеприпасы впервые использовали в боевых условиях 10 мая 1940 года при штурме форта Эбен-Эмаль (Бельгия).

С началом Великой Отечественной войны советские танкисты встретились с кумулятивным оружием немецкой армии — гранатами и снарядами. Поражая бронированные машины, такие снаряды оставляли характерные оплавленные отверстия и были названы «бронепрожигающими». Весной 1942 года на Софринском полигоне испытали снаряд, разработанный на основе немецкого трофея, и затем первый кумулятивный снаряд был принят на вооружение советской армии. В 1949 году советский математик и механик Михаил Алексеевич Лаврентьев становится лауреатом Сталинской премии за создание теории кумулятивных струй.

На чем основано столь мощное действие кумулятивных зарядов? За счет углубления в виде воронки, которая при взрыве «схлопывается», как пробитая каплей поверхность воды, создается газовая струя из продуктов взрыва. Если воронка покрыта металлической облицовкой, струя получается из расплавленного металла высокой температуры. Поражение достигается действием струи небольшого диаметра на участок порядка 80 мм (см. видео). При опредленном расстоянии до цели эта струя имеет мощнейшее бронебойное действие, благодаря которому кумулятивный эффект и получил свою печальную известность.

Фото с сайта popmech.ru.

Андрей Алубаев

Кумулятивный эффект — это двигатель прогресса

Определение «кумуляция» берет начало от латинского cumulatio — «скопление» или cumulo — «накапливаю». Оно означает усиление какого-либо воздействия путем повторного однородного влияния и приумножение его действия.

Простыми словами кумулятивный эффект — это достижение определенного результата за счет постепенного накопления факторов или веществ, интегрированных в одном месте. Впоследствии данные объекты вызывают «взрывное» действие.

Пример кумулятивного эффекта из повседневной жизни

Данное понятие используется в различных отраслях человеческой деятельности. С ним можно столкнуться не только в научной сфере. Сами того не подозревая, мы становимся участниками кумулятивного процесса, когда заняты повседневными делами.

Например, некому школьнику необходимо выучить параграф по предмету, состоящий их трех глав. Самым правильным и действенным методом будет усвоение материала по частям в течение нескольких дней. В первый раз школьник выучивает одну главу. Во второй день он повторяет изученное ранее и читает новую. Точно так же нужно поступить и с третьей главой. В итоге перед тем, как дать ответ по параграфу, задача школьника будет состоять лишь в том, чтобы повторить уже усвоенный материал. Это и есть кумулятивный эффект в повседневной жизни.

Кумулятивный метод обучения

Когда мы уже имеем общее представление о данном процессе, рассмотрим его значение и применение в различных научных сферах.

Медицина

Как было известно ранее, кумулятивный эффект — это то, что достигается путем многократного воздействия определенных факторов. Например, при повторном введении в организм конкретной дозы лекарственного вещества или яда воздействие усиливается. Это происходит потому, что в организме происходит накопление препарата и действие суммируется. Точно также будет и с последующими введенными дозами медикамента.

Также при достижении кумулятивного эффекта в медицине организм может вырабатывать толерантность. Это значит, что снижается чувствительность к вводимому препарату. Однако повышать дозу не рекомендуется из-за возможности развития интоксикации.

Кумулятивный эффект в медицине

Физическая культура

Если вы являетесь приверженцем здорового образа жизни и регулярно занимаетесь спортом, то, вероятнее всего, вы уже ощутили на себе кумулятивный эффект физических упражнений. Он помогает увеличить продолжительность жизни и продлить период своей активной деятельности. Существует мнение, что регулярные физические нагрузки в комплексе со здоровым образом жизни, правильным питанием и воздержанием от стрессов, сохраняют энергию молодости и помогают замедлить старение организма.

Физические упражнения

Как известно, человеческое тело, подверженное нагрузкам, обладает мышечной памятью. Именно поэтому нам всегда так просто вернуться к привычному физкультурному ритму после долгого перерыва. Однако возобновить кумулятивный эффект от упражнений не удастся. Он является следствием регулярных силовых нагрузок и нарабатывается с нуля. Кумулятивный эффект — это видимый результат от новых тренировок, появляющийся на фоне выполнения упражнений ранее. Для достижения необходимого воздействия важно заниматься регулярно и не допускать перегрузок. Слишком длительный отдых может стать инициатором отрицательных последствий, таких как перенапряжение и плохое самочувствие.

Экономика

Кумулятивный эффект в данной сфере называют также финансовым. Он достигается путем накопления и сосредоточения материальных средств и, как в остальных определениях, имеет «взрывной» характер.

Экономический рост

Рассмотрим пример с точки зрения наращивания народного хозяйства страны. Правительство обязано принимать определенные решения по улучшению благосостояния нации. Ведь чем люди богаче, тем более капиталоемким становится производство. Затем растет спрос, предложение и потребление продуктов отечественного производителя. Все эти факторы повышают экономическую активность страны, создавая кумулятивный эффект в экономике. Завершающим «выбросом» станет то, что, когда данная держава выйдет на мировой рынок, она сможет, основываясь на краткосрочных решениях, обеспечить продолжительное функционирование данного процесса.

Теория накопления стресса

Кумулятивный эффект стресса

Рассмотрим кумулятивный эффект в психологии. Его также можно охарактеризовать как метод накопления стресса, и заключается он в следующем. При встрече с веселым и жизнерадостным человеком мы не задумываемся о том, какие проблемы он переживает в данный момент. Но о каких проблемах идет речь? Как может случиться, что такой счастливый человек, успевающий сделать столько дел, не может решить свои проблемы? И тут вдруг выясняется, что тот самый весельчак попадает в больницу с тяжелым заболеванием нервной системы.

Чтобы выполнить важную работу люди игнорируют полноценный сон и обеденные перерывы. Как следствие, страдают от недосыпа и нарушения пищеварения. Пропуская важную встречу и скандаля с родными, организм также испытывает стресс. Забыли вовремя оплатить счета – возникают переживания.

Любая повседневная мелочь, казалось бы, совсем неприметная, создает неприятную ситуацию. И вот когда «сосуд» из таких мелочей оказывается полным, тут и происходит злосчастный «всплеск». Последствиями такового становятся прогрессирующие болезни различных органов и систем организма.

Заключение

В какой бы сфере ни присутствовал кумулятивный эффект — это всегда чревато конечным выбросом с определенными последствиями. Можно заключить, что очень важно поддерживать здоровый образ жизни, правильно питаться и не доводить себя до переутомления. У человека всегда должна быть возможность отдохнуть, чтобы не позволить негативному «выбросу» взять верх над хорошим самочувствием.

КУМУЛЯТИВНЫЙ ЭФФЕКТ • Большая российская энциклопедия

  • рубрика

  • родственные статьи

  • image description

    В книжной версии

    Том 16. Москва, 2010, стр. 334

  • image description

    Скопировать библиографическую ссылку:


Авторы: Н. М. Кузнецов

КУМУЛЯТИ́ВНЫЙ ЭФФЕ́КТ (ку­му­ля­ция), кон­цен­тра­ция дей­ст­вия взрыв­ной вол­ны в за­дан­ном на­прав­ле­нии. Осу­ще­ст­в­ля­ет­ся при де­то­на­ции за­ря­да с т. н. ку­му­лятив­ной вы­ем­кой (рис.), об­ра­щён­ной в сто­ро­ну по­ра­жае­мо­го объ­ек­та. За­ряд из­го­тав­ли­ва­ет­ся из кон­ден­си­ро­ван­но­го взрыв­ча­то­го ве­ще­ст­ва. Вы­ем­ку, имею­щую фор­му ко­ну­са, обыч­но по­кры­ва­ют сло­ем ме­тал­ла.

image description

Схема кумулятивного заряда: 1 – капсюль-детонатор; 2 – кумулятивная выемка; 3 – металлическое покрытие; 4 – направление кумулятивной струи.

Де­то­на­ци­он­ная вол­на ини­ции­ру­ет­ся кап­сю­лем-де­то­на­то­ром и рас­про­стра­ня­ет­ся вдоль оси за­ря­да, по­сле­до­ва­тель­но схло­пы­вая вы­ем­ку. При этом ме­ха­ни­че­ская и те­п­ло­вая энер­гии кон­цен­три­ру­ют­ся вдоль оси ко­ну­са. Ме­тал­лич. об­ли­цов­ка вы­ем­ки те­ря­ет проч­ность от­но­си­тель­но сдви­го­вых де­фор­ма­ций и ве­дёт се­бя по­доб­но иде­аль­ной жид­ко­сти, об­ра­зуя тон­кую го­ря­чую струю ме­тал­ла, дви­жу­щую­ся с боль­шой ско­ро­стью в на­прав­ле­нии по­ра­жае­мо­го объ­ек­та. Темп-ра струи мо­жет дос­ти­га­ть 600 °С и вы­ше, ско­рость – 16 км/с. Дей­ст­вие этой струи обес­пе­чи­ва­ет вы­со­кую про­бив­ную спо­соб­ность взры­ва ку­му­ля­тив­но­го за­ря­да. Ис­поль­зо­ва­ние ку­му­ля­тив­но­го за­ря­да без ме­тал­лич. об­ли­цов­ки сни­жа­ет К. э., по­сколь­ку в этом слу­чае вме­сто ме­тал­лич. струи соз­да­ёт­ся струя га­зо­об­раз­ных про­дук­тов взры­ва. Варь­и­руя ха­рак­те­ри­сти­ки уст­рой­ст­ва, по­лу­ча­ют па­ра­мет­ры струи, оп­ти­маль­ные для кон­крет­но­го при­ме­не­ния. К этим ха­рак­те­ри­сти­кам от­но­сят­ся свой­ст­ва за­ря­да (его мас­са, дав­ле­ние и ско­рость де­то­на­ци­он­ной вол­ны и др.), угол рас­тво­ра ко­нич. вы­ем­ки, тол­щи­на слоя и ма­те­ри­ал ме­тал­лич. об­ли­цов­ки, рас­стоя­ние до ми­ше­ни.

К. э. от­крыт М. М. Бо­ре­ско­вым в 1864 и в даль­ней­шем под­роб­но ис­сле­до­ван М. А. Лав­рен­ть­е­вым, Е. И. За­ба­ба­хи­ным и др. рос. учё­ны­ми. Ку­му­ля­тив­ный за­ряд со вре­мён 1-й ми­ро­вой вой­ны ши­ро­ко при­ме­ня­ет­ся в ка­че­ст­ве бро­не­бой­но­го ору­жия. Кро­ме то­го, К. э. ис­поль­зу­ет­ся в строи­тель­ст­ве, гор­ном де­ле и ис­сле­до­ва­ни­ях свойств ве­ществ при вы­со­ких дав­ле­ни­ях.

Накопительный эффект

от Z-Arc на Apple Music

  • Для тебя

  • Просматривать

  • Радио

Попробуйте бета-версию

Войти в систему

Электронный · 2008

предварительный просмотр

ПЕСНЯ

ВРЕМЯ

Двугранный

1

4:05

АНОНС

40 мкм

2

4:36

АНОНС

Без доступа

3

3:41

АНОНС

Ракетостроение

4

3:49

АНОНС

Тета Сигма

5

4:26

АНОНС

Нестор 10

6

3:47

АНОНС

Сенсорные реле

7

3:22

АНОНС

Трансбрус

8

4:52

АНОНС

Преломленный

9

,Определение

в кембриджском словаре английского языка

Щелкните стрелки, чтобы изменить направление перевода.

Двуязычные словари


  • Английский французский
    Французско-английский

  • Английский-немецкий
    Немецко-Английский

  • Английский-индонезийский
    Индонезийский-Английский

.Накопительный эффект

от Z-Arc на Apple Music

  • Для тебя

  • Просматривать

  • Радио

Попробуйте бета-версию

Войти в систему

Электронный · 2008

предварительный просмотр

ПЕСНЯ

ВРЕМЯ

Двугранный

1

4:05

АНОНС

40 мкм

2

4:36

АНОНС

Без доступа

3

3:41

АНОНС

Ракетостроение

4

3:49

АНОНС

Тета Сигма

5

4:26

АНОНС

Нестор 10

6

3:47

АНОНС

Сенсорные реле

7

3:22

АНОНС

Трансбрус

8

4:52

АНОНС

Преломленный

9

,

определение накопительного по The Free Dictionary

Ключ — в способности человека к накопительному отбору: природа дает последовательные вариации; человек складывает их по определенным, полезным для него направлениям.

Над всеми этими причинами Изменений я убежден, что совокупное действие Отбора, применяемое методически и быстрее или бессознательно и медленнее, но более эффективно, безусловно, является преобладающей Силой.

Это, конечно, выглядело невыгодно, и я покачал головой, как будто имел в виду, что будет трудно накопить большой накопительный капитал из такого источника дохода.Он впал в то состояние, в котором находился, как многие люди впадают во многие состояния, не осознавая совокупную силу отдельных обстоятельств. Микобер, «сделайте мне одолжение, чтобы покориться на мгновение. направление того, кто, как бы ни был он недостоин рассматриваться в каком-либо другом свете, кроме как Бродяга и Бродяга на берегу человеческой природы, все же остается вашим ближним, хотя и раздавлен из своей первоначальной формы индивидуальными ошибками и накопленной силой стечения обстоятельств? »Они покинут Шрусбери в 8 утра, чтобы поехать на автостоянку Нант Перис, и их проведут по маршруту длиной около восьми миль с общим подъемом 3 680 футов.АО « Единый накопительный пенсионный фонд Казахстана » в июне 2019 года приобрело акции Национального банка на 148,7 млрд тенге, государства — на 140 млрд тенге, особенно США, Эр-Рияд, 05 января 2019 года, SPA — Накопительная статистика зафиксировала эмиссию более 2,555 въездные визы для совершения умры (малого паломничества) до настоящего времени, в то время как число прибывших в Королевство составляло 2,18 миллиона человек, согласно еженедельному индикатору умры, недавно запущенному и управляемому Министерством Хадж и Умра.Huobi состоит из 10 предприятий по добыче и переработке, совокупный оборот которых превышает 1 триллион долларов США. Совокупный оборот Huobi Group превышает 1 триллион долларов США. В отличие от традиционных бетонных заводов с накопительным взвешиванием, которые загружают один материал на весы, заводы декумулятора помещают каждый агрегат в собственном масштабе, и материалы могут быть выгружены за один раз.
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
